XH-5601A夹爪平衡机 产品名称:XH-5601A夹爪平衡机
产品描述:XH-5601A夹爪平衡机
在线询盘
【产品详情】

夹爪平衡机XH-5601A

价格:85000/台

序号

项目名称

规格说明

1

设备名称

动叶轮平衡机

2

设备型号

XH-5601A

3

规格要求

φ1.5、φ2.0、φ3.0

4

生产节拍

≤7秒

5

日 期


一、 产品特点

高精度:采用高精度主轴夹持风扇转动,动平衡精度可达ISO1940  G1

高重现型:高重现型精度

偏心补正:内建180°偏心补正功能,解决扇叶垂直度与同心度不佳所导致的平衡量测问题,大幅提升平衡精度。

高兼容性:可拆式设计,轴心为φ1.5,φ2,φ3,的扇叶均可适用(一支夹爪只能做一个规格)。不仅降低成本且可提升换线速度。

驱动电机:伺服马达驱动,可驱动扇叶转动并自动定位。

二、 设备基本参数

扇叶质量范围 g

2-75g

扇叶轴心直径mm

φ1.5,φ2,φ3,(选一)

平衡转速(rpm)

1500-6000

平衡精度

ISO1940 G1   ±0.3mg

显示精度

0.1mg

扇叶驱动方式

伺服马达+皮带

不平衡检测

加速度传感器

动平衡功能

单面

操作界面

Win7简体中文

机台电源

单相220

机台规格

桌面型

三、 硬件功能说明

1. 镭射标线器:方便使用者对准测试零点。

2. 气压进气单元:可接6mm气管。

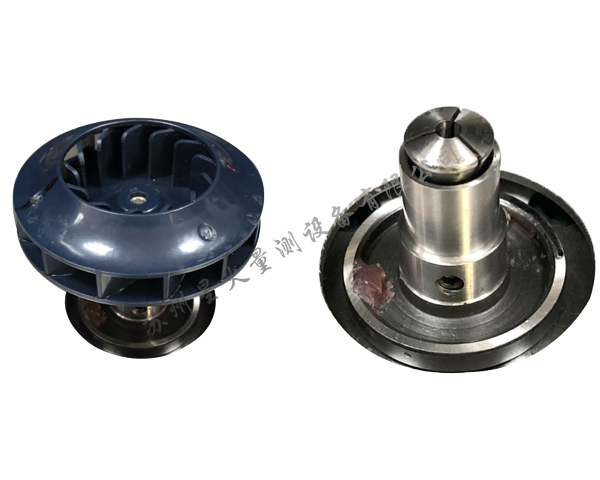

3. 主轴与夹爪:可精密的夹持扇叶转动,进行平衡测试,测试完成后,可放松扇叶,让操作者取出扇叶,进行平衡补正。

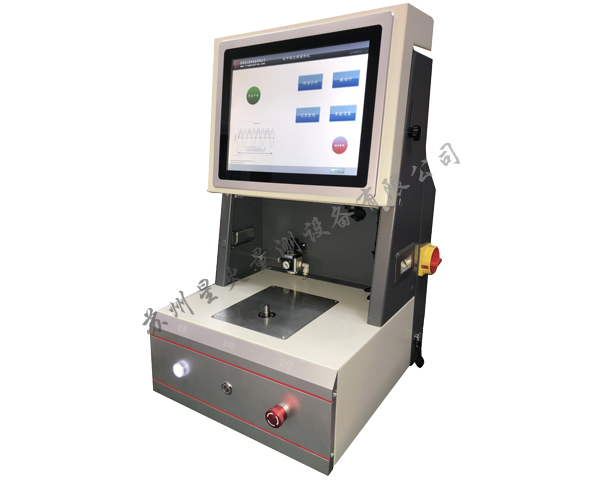

四、 设备参考图
